Модельный ряд и комплектация павильонов для скважин

ООО "ИВТ" - изготовитель оборудования для коммунального хозяйства, для водоснабжения. Нами освоено производство павильонов для скважин марки ВСМ.

Модификации павильонов - от самых простых, обеспечивающих только укрытие устья скважины от атмосферных осадков, ветров и несанкционированного доступа, до "продвинутых" моделей, оснащенных всем необходимым для эксплуатации скважины оборудованием.

Модификации павильона над скважиной также предусматривают и разную комплектность поставки оборудования для самого оснащения скважины - об этом можно почитать в разделе "Оснащение скважин", там мы расскажем, что кроме самого павильона может войти в комплект поставки.

Итак, как в базе устроен павильон (блочное здание) для скважины:

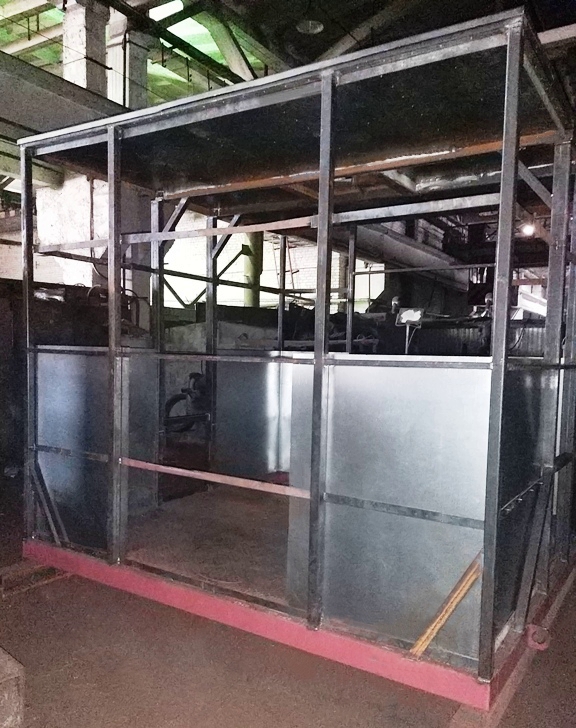

Здание павильона - это утеплённая каркасная конструкция. Изготовление в упрощенной версии - без утепления, а в версии для особо холодного климата (или чрезмерно жаркого) конструкция термоизолируется - на каркас и поверхности, через которые холод (или жар) может передаваться в помещение, как обычная краска наносится тонкослойное термоизолирующее покрытие, которое также позволяет предотвратить появление «мостиков холода», присущих металлическим каркасным конструкциям.

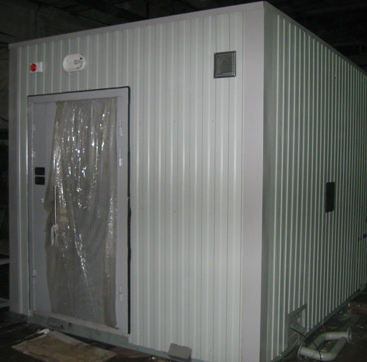

Наружная обшивка - профилированный лист с полимерным покрытием. Цвет наружной обшивки определяет заказчик. Возможно оформление в стиле фирменных цветов предприятия заказчика.

Внутренняя обшивка - как правило, гладкий оцинкованный лист. Практично, хорошо выглядит, удобен для монтажа оборудования внутри помещения.

Входная дверь - как правило, двустворчатая стальная утепленная, с добротным замком.

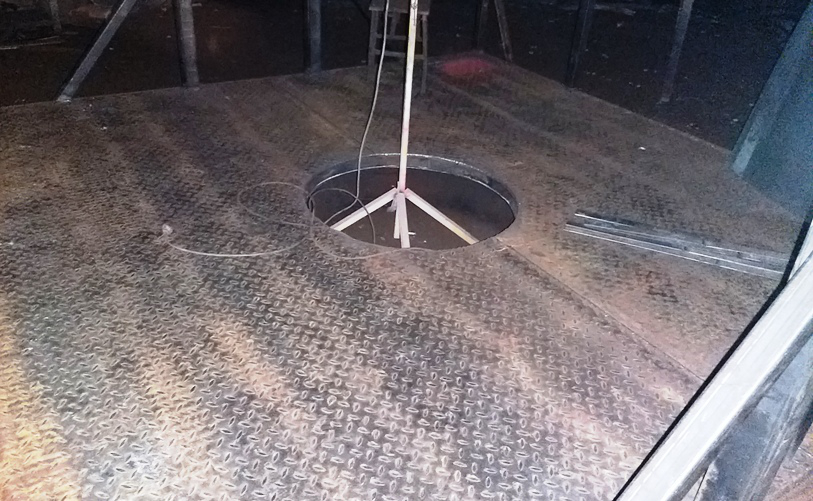

Пол - стальной, двойной, утепленный. Верхний лист - "чечевица". По желанию заказчика вместо обычного может наноситься противоскользящее покрытие.

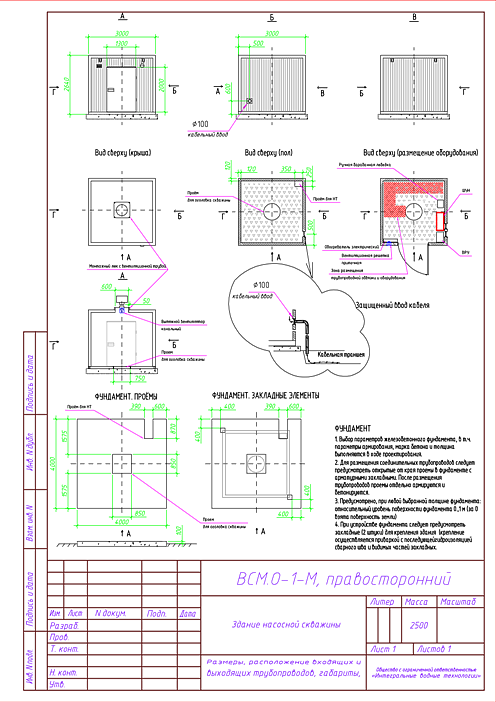

Проём для оголовка скважины в полу здания - выполнен вровень с поверхностью пола, в центре или со смещением, в зависимости от условий монтажа.

Проем для монтажа водоподъемной колонны в крыше здания - выполнен на одной оси с проемом для оголовка скважины. Закрывается утепленным герметичным люком на болтовых соединениях. В зависимости от комплектации, в люке может устраиваться вытяжная вентиляция.

Проём-опуск для напорного трубопровода - выполнен вровень с поверхностью пола, у стены, в зависимости от условий монтажа. Размещение проёма-опуска следует учитывать при устройстве фундамента для павильона. Часто подземная прокладка напорного трубопровода не требуется и тогда для присоединения напорного трубопровода предусматривается фланцевое соединение в стене павильона.

В случае, если стандартных размеров павильона недостаточно, павильон изготавливается в удлиненных модификациях: 2ВСМ и 3 ВСМ (соответственно, удлинён до 6 или 9 метров).

Модели серийно изготавливаемых типовых конструкций полной заводской готовности, предназначенных для размещения электрооборудования насосной скважины, запорно-регулирующей трубопроводной арматуры представлены в таблице:

Модель*		ВСМ.О-1У	ВСМ.О-1	ВСМ.О-1С	ВСМ.ОК-1У	ВСМ.О-2	ВСМ.О-2С	ВСМ.О-3	ВСМ.О-3С
Описание		Стандартная модель упрощённого исполнения	Стандартная модель	Стандартная модель "северного" исполнения	Стандартная модель упрощенного компактного исполнения	Комплектная модель	Комплектная модель "северного" исполнения	Полнокомплектная модель	Полнокомплектная модель "северного" исполнения
Опции	Утепление	-	базальтовые маты 60 мм	базальтовые маты 100-120 мм	-	базальтовые маты 60 мм	базальтовые маты 100-120 мм	базальтовые маты 60 мм	базальтовые маты 100-120 мм
	Термоизоляция	-	опционально	тонкослойное термоизол. покрытие	-	опционально	тонкослойное термоизол. покрытие	опционально	тонкослойное термоизол. покрытие
	Двойной пол с теплоизоляцией	-	есть	есть	-	есть	есть	есть	есть
	Устройство подъема и монтажа насосного агрегата и водоподъемной колонны ручное/электрическое	-	опционально	опционально	-	опционально	опционально	опционально	опционально
	Датчики уровня для скважины	-	-	-	-	есть	есть	есть	есть
	Автоматика управления насосным агрегатом	-	-	-	-	есть	есть	есть	есть
	Шкаф управления водозабором (группа скважин)	-	-	-	-	опционально	опционально	опционально	опционально
	Вводной шкаф с размыкателями и АВР и многотарифным счетчиком ЭЭ	-	опционально	опционально	-	есть	есть	есть	есть
	Вводной шкаф с размыкателями	опционально	опционально	опционально	опционально	-	-	-	-
	Шкаф вспомогательных потребителей (автоматы защиты и управление освещением, отоплением, вентиляцией).	-	опционально	опционально	опционально	есть	есть	есть	есть
	Светодиодная система освещения	есть	есть	есть	есть	есть	есть	есть	есть
	Наружный светодиодный фонарь	есть	есть	есть	есть	есть	есть	есть	есть
	Резервное питание для освещения	-	опционально	есть	-	есть	есть	есть	есть
	Система отопления	-	есть	есть	-	есть	есть	есть	есть
	Система естественной вентиляции	есть	есть	есть	есть	есть	есть	есть	есть
	Система комбинированной вентиляции (принудительной и естественной)	-	опционально	опционально	-	-	-	-	-
	Система комбинированной вентиляции (принудительной и естественной) автоматическая с регулируемым гистерезисом	-	опционально	опционально	-	есть	есть	есть	есть
	Приборы охранной и пожарной сигнализации	-	опционально	опционально	-	опционально	опционально	опционально	опционально
	Трубная обвязка	-	-	-	-	опционально	опционально	есть	есть
	Оголовок герметичный	-	-	-	-	опционально	опционально	есть	есть
	Насосный агрегат	-	-	-	-	-	-	есть	есть
	Водоподъемная колонная (НПВХ)	-	-	-	-	-	-	есть	есть
	Окна	-	опционально	-	-	опционально	-	опционально	-
	Счетчик-расходомер	-	-	-	-	опционально	опционально	есть	есть
	Розетки 220 В и 380 В	-	есть	есть	-	есть	есть	есть	есть
	Внутренний контур заземления согласно ПУЭ	есть	есть	есть	есть	есть	есть	есть	есть
	Крепления для шкафов	опционально	-	-	опционально	опционально	опционально-	-	-
	Приборы системы диспетчеризации	-	опционально	опционально	-	опционально	опционально	опционально	опционально
	Резервное питание для системы диспетчеризации	-	опционально	опционально	-	опционально	опционально	опционально	опционально
	Резервный источник электроснабжения	-	-	-	-	-	-	опционально	опционально
*Примеч	Модели для трубной обвязки более 150мм изготавливаются удлиненными в сторону напорного трубопровода и имеют обозначение вида 2ВСМ.О-ХХ или 3ВСМ.О-ХХ



Заказать и купить павильон полной заводской готовности для скважины вы можете, заполнив опросный лист и отправив его на наш электронный адрес.
